La solution SIPSI

Les performances de la solution SIPSI

Le module électronique SIPSI remplace l’électronique existante sans aucune modification de la mécanique ou de l’optique du banc.  Doté d’une unité de traitement de signal très performante, le module SIPSI permet d’atteindre des résolutions de l’ordre du 1/100^ème du micron-mètre avec une excellente répétabilité.

Un algorithme de correction dynamique analyse les défauts du banc et des signaux en temps réel et s’ajuste automatiquement pour réduire au maximum les erreurs d’interpolation, principale source des erreurs d’incertitude.

Les performances inédites de ce module conjuguées à l’excellente stabilité mécanique des bancs SIP garantissent une qualité de mesure exceptionnelle dépassant largement celle de l’électronique d’origine.

Le retrofit du banc SIP avec une solution SIPSI restaure donc les performances initiales, les améliore et permet de disposer d’un  équipement plus performant et plus stable, comparé aux solutions alternatives plus lourdes tel le remplacement de règle de lecture ou l’ajout d’un interféromètre laser.

La solution SIPSI propose également un logiciel sur PC performant et possédant une interface ergonomique. Le logiciel SIPSI reprend les principales fonctionnalités du logiciel d’origine (SIP-LMC) tout en l’enrichissant avec de nouvelles fonctions qui facilitent le travail du métrologue et améliorent la productivité.

Le logiciel SISPI propose plusieurs interfaces de communication permettant aux logiciels de gestion des instruments de mesure de récupérer automatiquement les mesures et éviter ainsi la ressaisie des valeurs et les risques d’erreur.

Les avantages de la solution

Il serait prétentieux de décliner tous les avantages de cette solution tant ils doivent leur réalité à la qualité d’origine des bancs SIP sur le plan mécanique et optique.  Nous présenterons cependant quatre avantages dont témoignent les utilisateurs de la solution SIPSI :

• Les procédures de mesure sont simplifiées, permettant une meilleure productivité (jusqu’à 50% de gain de temps sur un contrôle) et les métrologues apprécient l’interface logiciel simple et intuitive.

• Le rétrofit avec la solution SIPSI est la solution la plus économique (2 fois moins onéreuse qu’un rétrofit par remplacement de règle ou par l’ajout d’un interféromètre laser et 4 à 5 fois moins onéreuse que le renouvellement du banc). De plus la conservation des caractéristiques

• intrinsèques du banc - mécaniques et optiques - garantit un niveau de performance et de stabilité supérieur à toutes les autres alternatives.

• La solution SIPSI est facile à déployer et ne nécessite aucun réglage particulier. L’interface USB du module permet de l’utiliser avec tout type de PC.

• Cedarnet et ses partenaires experts apportent une solution globale avec des prestations additionnelles adaptées aux besoins particuliers des métrologues et à l’état général du banc.

Caractéristiques techniques du module électronique

CEDARNET a redonné vie aux bancs SIP en concevant une solution moderne, performante et miniaturisée, facilitant le déploiement, l’étalonnage et la maintenance de ces bancs.

La solution SIPSI améliore les performances des bancs SIP, lorsque leur état mécanique le permet, en franchissant la barrière du 10^ème de µm en termes d’incertitude et en réduisant à l’extrême les erreurs d’interpolation sur toute la course du banc.

Cette performance est atteinte grâce à un algorithme de correction dynamique, associé à une électronique analogique et numérique innovante capable de compenser dynamiquement les défauts du banc et de la règle optique et de corriger ainsi en temps réel la fluctuation des signaux en termes d’amplitude, d’offset et de déphasage.

Cette grande avancée technique a permis de supprimer tous les réglages fastidieux de l’électronique et de réduire considérablement le temps d’installation et de mise au point.

Ce module peut être configuré pour répondre aux cas particuliers (ex:. lorsque q’un banc SIP a fait l’objet d’une mise à jour par installation d’une règle d’une autre marque). La compatibilité doit être validée lors de la qualification technique.

L’interface USB du dispositif simplifie le lien entre le banc et n’importe quel PC et le logiciel intègre une reconnaissance automatique supprimant tout réglage logiciel.

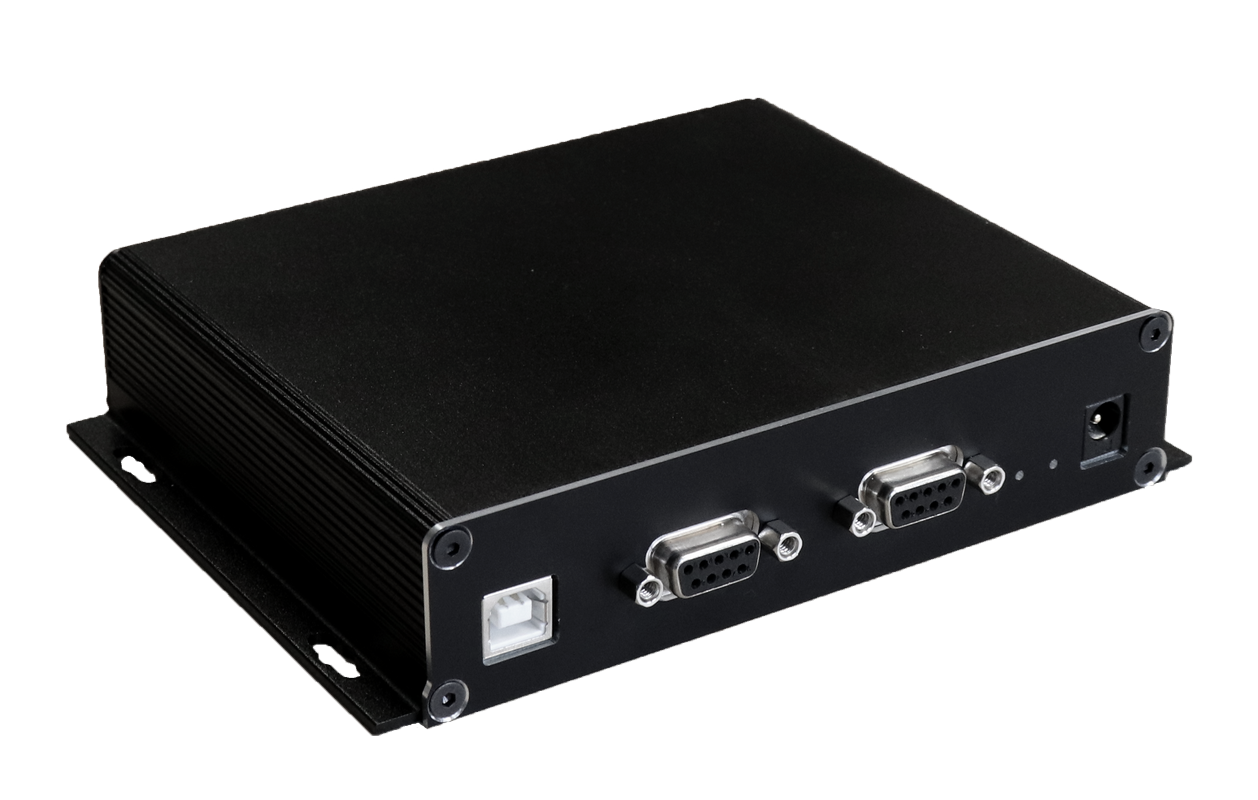

Le module électronique SIPSI est un boîtier de petite taille (155 x 120 x 35mm) fourni avec un module d’alimentation secteur et une connectique complète adaptée aux différentes interfaces des bancs SIP.

Le module SIPSI est garanti 2 ans par échange standard. Cedarnet propose en complément des extensions de garantie de 2 ou 3 ans, soit une garantie jusqu’à 5 ans.

Fonctionnalités du logiciel SIPSI

Le logiciel SIPSI reprend les principales fonctionnalités du logiciel d’origine (SIP-LMC) avec de nouvelles fonctionnalités, dans une interface claire et épurée. Il est compatible avec les versions de Windows de XP à Windows 10 :

• Affichage des positions absolues, relatives, différentielles et chenillard

• Gestion du rebroussement min et max

• Gestion des étalons

• Etalonnage et correction intégrés

• Diffusion de la mesure sur le réseau local

• Indication graphique du sens du mouvement

• Inversion du signe

Démonstration SIPSI en vidéo

Découvrez les principales fonctions de SIPSI dans une vidéo de démonstration en cliquant ici.

Table de compatibilité SIPSI avec la gamme des bancs SIP
